Mô tả
Biến tần lưu trữ năng lượng dòng S6-EH1P(12-16)K03-NV-YD-L được thiết kế cho các hệ thống lưu trữ năng lượng PV dân dụng lớn. Hỗ trợ dòng điện đầu vào MPPT lên tới 40A, nó cung cấp một hệ thống quản lý pin tích hợp hoạt động trơn tru với pin của bạn. Ngoài ra,dòng biến tần này còn cho phép hoạt động song song, tạo thành hệ thống một pha hoặc ba pha với công suất tối đa 160kW.
Khả năng tương thích ghép nối AC cho phép bạn trang bị thêm cho hệ thống năng lượng mặt trời hiện có của mình. Với dòng điện sạc và xả tối đa 350A, bạn có thể mong đợi nhận thêm được lượng năng lượng lớn vào hệ thống lưu trữ của mình, thông minh và có độ tin cậy cao, khiến sản phẩm này trở thành lựa chọn hàng đầu cho hệ thống lưu trữ năng lượng PV dân dụng quy mô lớn.
Thiết kế đẹp, sang trọng phù hợp với không gian của gia đình.

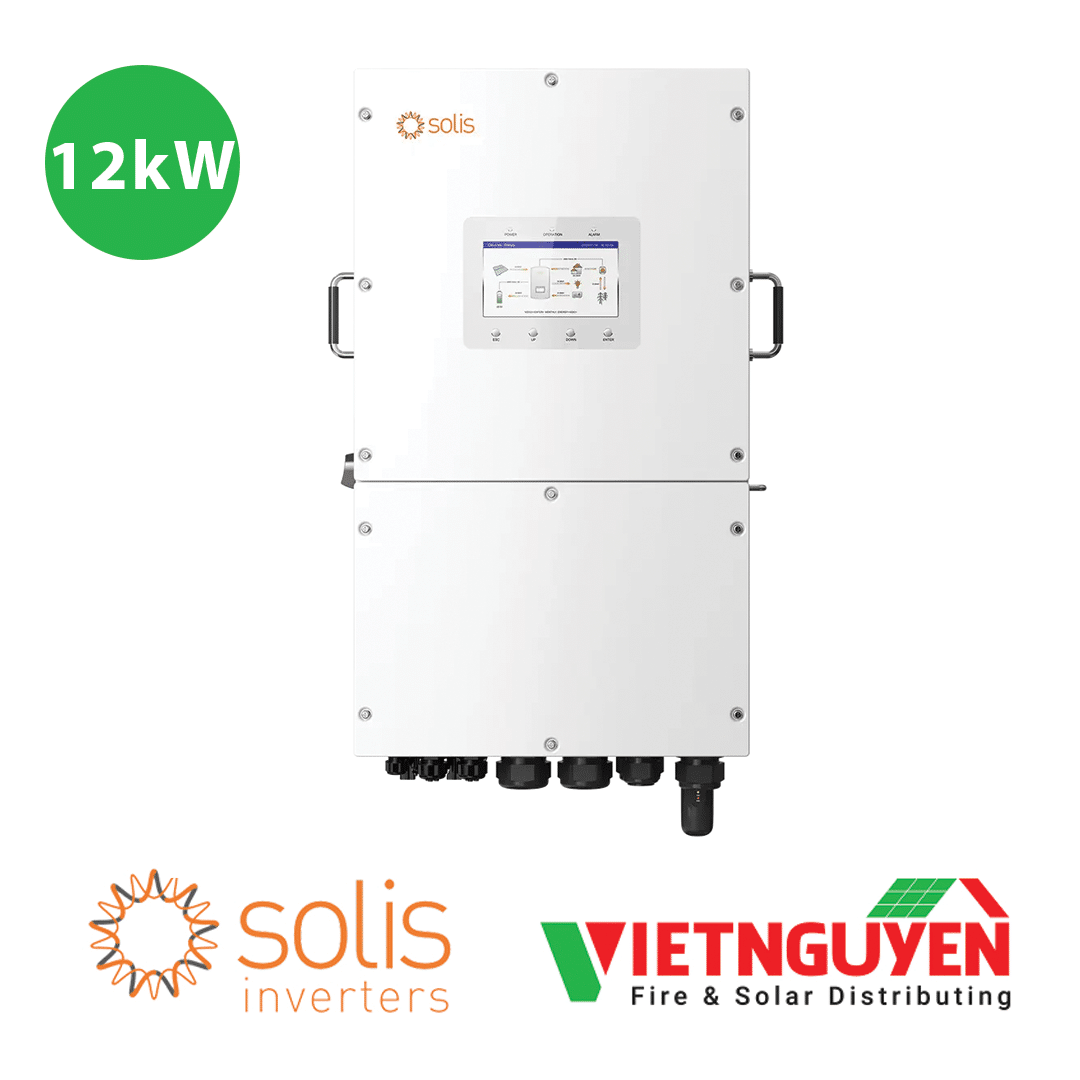

Ưu điểm nổi bật của inverter Hybrid Solis S6-EH1P12K03-NV-YD-L
• Khả năng quá tải 200% trong 10 giây.
• Hoạt động tốt với các battery có giao tiếp phổ biến trên thị trường VN.
• Đồng bộ với máy phát điện.
• Kết nối hệ 3 pha, kết nối song song đến 6 máy.
• Phiên bản Châu Âu.
• Thiết kế không quạt, êm, sang trọng hiện đại giúp giảm tiếng ồn và tăng tuổi thọ cho thiết bị. Ngoài ra thiết kế không quạt giúp tiết kiệm năng lượng và giảm chi phí vận hành.
• Giá phải chăng, tăng thêm một lựa chọn tốt cho người dùng bên cạnh các hãng thông dụng trên thị trường.
• Điện áp làm việc với battery thấp, sử dụng được với hầu hết các battery/ắc quy hiện có trên thị trường.
• Linh hoạt với các nhu cầu sử dụng: hệ một pha công suất lớn.
• Thời gian chuyển đổi mức UPS (<4 mili giây) hỗ trợ các tải nguy cấp trong mọi lúc
• Đầu vào dòng điện MPPT lên đến 40A
• Tích hợp 3 MPPT, thích hợp cho việc lắp đặt trên mái nhà hộ gia đình với nhiều hướng sắp xếp giàn
• Có thể kiểm soát và nâng cấp thông qua Ứng Dụng SolisCloud để tránh việc truy cập trang web
• Hỗ trợ tỷ lệ DC:AC 1.6 để kết nối nhiều công suất quang điện hơn với hệ thống lưu trữ năng lượng
• Định mức sạc/xả tối đa lên đến 250A/19.2 kW với khả năng hỗ trợ tải dự phòng 19.2kW cấp độ cao nhất trong ngành
• Bảo vệ an toàn với chức năng AFCI (Bộ Ngắt Mạch Lỗi Hồ Quang) tích hợp, chủ động phát hiện lỗi hồ quang trong giàn quang điện
Ngoài ra, Inverter hybrid Solis S6-EH1P12K03-NV-YD-L được trang bị các công nghệ tiên tiến như MPPT đa kênh, công nghệ thông minh và đầy đủ các tính năng bảo vệ để đảm bảo an toàn cho người sử dụng và hệ thống. Inverter được thiết kế để hoạt động liên tục trong nhiều năm và có độ tin cậy cao, giúp đảm bảo hoạt động ổn định của hệ thống.
Thông số kỹ thuật của Inverter Hybrid Solis S6-EH1P12K03-NV-YD-L
| TÊN MODEL | S6-EH1P12K03-NV-YD-L |
| Đầu vào DC (pin quang điện) | |
| Công suất đầu vào tối đa đề xuất | 24kW |
| Điện áp đầu vào tối đa | 550V |
| Điện áp định mức | 380V |
| Điện áp khởi động | 100V |
| Dải điện áp MPPT | 80-520V |
| Dòng điện đầu vào tối đa | 40 A/40 A/40 A |
| Dòng điện ngắn mạch tối đa | 50 A/50 A/50 A |
| Số lượng MPPT/Số chuỗi đầu vào tối đa | 3/6 |
| Battery | |
| Loại pin | Pin Li-ion/ acquy lead acid |
| Điện áp định mức của pin | 40 -60 V |
| Dòng điện sạc/xả tối đa | 250A |
| Kết nối | CAN/RS485 |
| Đầu ra AC (ngõ dự phòng) | |
| Công suất đầu ra định mức | 12 kW |
| Thời gian chuyển đổi dự phòng | <4 ms |
| Điện áp đầu ra định mức | L/N/PE, 220V/230V |
| Tần số định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra định mức | 54.5A/52.2 |
| Độ méo sóng hài điện áp (tải tuyến tính) | < 3% |
| Đầu vào AC (Phía lưới) | |
| Dải điện áp đầu vào | 187-253 V |
| Dòng điện đầu vào tối đa | 81.8A/ 78.3A |
| Dải tần số | 45-55 Hz / 55-65 Hz |
| Đầu ra AC (Phía lưới) | |
| Công suất đầu ra định mức | 12 kW |
| Pha vận hành | L/N/PE |
| Điện áp đầu ra định mức | 220 V / 230 V |
| Tần số định mức | 50 Hz / 60 Hz |
| Dòng điện đầu ra định mức | 54.5 A / 52.2 A |
| Tổng độ méo sóng hài | <3% |
| Hiệu suất | |
| Hiệu suất tối đa | 97.6% |
| Hiệu suất Châu Âu | 97.2% |
| Bảo vệ | |
| Bảo vệ ngược cực DC | Có |
| Giám sát lỗi nối đất | Có |
| Tích hợp AFCI (bảo vệ mạch hồ quang DC) | Có (yêu cầu kích hoạt) |
| Lớp bảo vệ / Loại quá điện áp | I / II (PV và BAT), III (MAINS và BACKUP và GEN) |
| Thông số chung | |
| Kích thước (Rộng*Dài*Cao) | 464*763*282 mm |
| Trọng lượng | 48.5 kg |
| Cấu trúc liên kết | Không biến áp |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C |
| Bảo vệ xâm nhập | IP66 |
| Cách thức làm mát | Quạt làm mát dự phòng thông minh |
| Độ cao so với mực nước biển tối đa để hoạt động | 4000 m |
| Tiêu chuẩn kết nối lưới điện | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530 |
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, EN 61000-6-2/-3 |
| Đặc trưng | |
| Kết nối DC | Phích cắm MC4 (cổng PV) / Cầu đấu dây (cổng BAT) |
| Kết nối AC | Cầu đấu dây |
| Hiển thị | Màn hình LCD 7.0″ & Bluetooth + APP |
| Truyền thông | RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN |
Nguyên lý hoạt động của inverter hybrid Solis S6-EH1P12K03-NV-YD-L
Năng lượng được tạo ra giống như hoạt động của hệ điện mặt trời hòa lưới thông thường. Hệ thống cho phép tạo ra dòng điện từ ánh sáng mặt trời vào ban ngày, khi có măt trời. Nhưng thêm vào đó, lượng điện tải tiêu thụ không hết sẽ được ưu tiên sạc vào ắc quy lưu trữ. Nguồn năng lượng này cho phép hệ thống này hoạt động như một nguồn cung cấp dự phòng, cung cấp năng lượng ổn định cho hệ thống vào buổi tối hoặc mất điện lưới. Ngoài ra hệ thống pin lưu trữ có thể sạc bằng nguồn điện lưới hoặc máy phát.
Biến tần Hybrid Solis S6 có đẩy điện lên lưới hay không là tùy vào cài đặt của hệ thống. Hiện tại vẫn đang trong thời gian chờ chính sách mới của nhà nước, giá điện Fit-2 đã hết hiệu lực nên việc đẩy điện dư thừa lên lưới là không được phép. Hệ thống đã được tối ưu chức năng này, khách hàng an tâm sử dụng không lo thủ tục với điện lực.
